由于配電網中大量存在的公用變壓器沒有進行低壓補償，可以采用高壓電容柜安裝在架空線路或者鄉鎮和工況企業配網變電所進行高壓無功補償，以提高配電網功率因數，達到降損升壓的目的。而今，市面上的高壓電容柜種類多、型號多、廠家多、各式各樣，層次不齊！找準自己需要的更是難上加難！

從結構上：

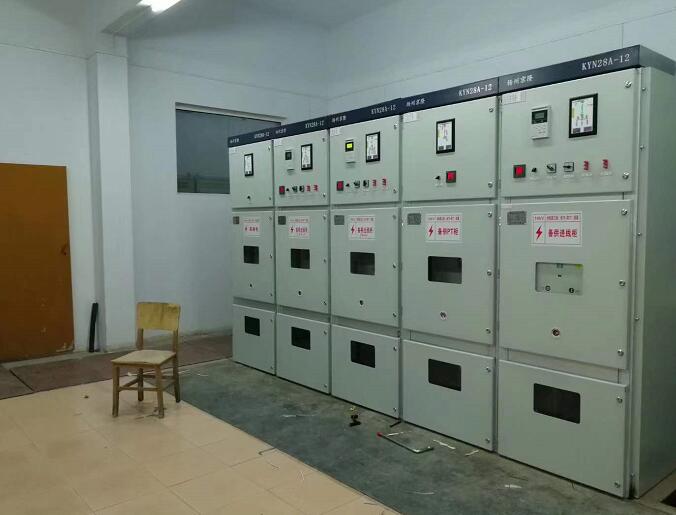

柜式高壓電容柜，采用KYN28型鋼材料的柜體，高度達2200mm,寬度有1600mm,長度1200左右，通常由三臺組成一套高壓電容柜裝置，容量配置高達2400kvar.內設有高壓無功補償控制器、電抗器、電容器、真空接觸器、電流互感器、熔斷器、放電線圈等。主要適用于配網變電所中，可分租自動補償投切。

柜體式高壓電容柜

柱上高壓電容柜，主要用于10kv（6kv）配電線路上的無功補償，安裝在架空線路的電線桿或者塔架上，可以根據無功功率和電壓自動調節，進行無功補償，提高配電網功率因數、達到降損升壓的目的。適用于大量公用變壓器沒有進行低壓無功補償?shù)膫鬏斁€路，以利于提高傳輸電網中的電壓。

柱上高壓電容柜

框架式高壓電容柜，指若干臺電容器安裝在由型鋼制成的鋼構架上或框體內，再進行架設電抗器、電流互感器、避雷器、放電線圈等，框體周圍或構架四邊設有防護圍欄的裝置，具有結構簡便，布置靈活，容量彈性好等優點。適用于配網變電所面積小、大型電網變電站等空間大的場所。框架式高壓電容柜

框架式高壓電容柜

框架式高壓電容柜還可以做成箱變式，做成封閉的，遮陽避雨，可以延長使用壽命，不過造價高，外箱子時間長易損壞。

從投切方式上：

電抗器投切、真空接觸器投切、TSC可控硅投切等多種投切方式，投切過程基本無涌流，是目前主要使用的幾種投切開關。

從控制物理量：

根據電流、電壓采樣物理量分析，得出控制物理量，根據物理量的變化進行無功補償投切，目前市面上的主要有：調壓型高壓電容柜、自動分組投切高壓電容柜、無功功率型高壓電容柜、功率因數型高壓電容柜等。
